リペア / BG7000HSクリック

クリックの破損

 ある日の釣りでクリックが作動しなくなってしまいました。まったくクリック音がしません。クリック機構は左サイドプレートにすべて実装されていますので、これを外してみたところ、クリックスプリングがポッキリ折れていました。写真1が破損したクリックスプリングです。フックの部分が折れています。全体的に変形しているのは、スプリングを取り外す時に変形してしまったもので、今回の故障とは関係がありません。


パーツ取り寄せ

 そこで、ABUのパーツリストでパーツナンバーを確認し、近くの釣具店経由でピュアフィッシングに在庫を確認してもらったところ、在庫ありとのことでした。予備を含めて5個注文しました。ちなみにパーツの単価は税別で200円。届いた新品パーツが写真2です。注文から二週間弱で釣具店に入荷しました。実は注文前に国内のABUパーツの販売店に在庫がないか確認しましたが、このスプリングに関してはありませんでした。多少時間がかかってもよいと考えてピュアフィッシングに注文しました。


クリック機構の組立て

 写真3の状態まで組立てます。さらにクリックスプリングを組み込んだのが写真4です。クリックスプリングは先端にテーパーがついたシャフトに押し込んで、溝にカチッとはまると抜けなくなります。次にクリックスプリングのフックにコイルスプリングの一端を掛け、もう一端を金属パーツに掛けてクリック機構が出来上がりです。(写真5)


左サイドプレートの組付け

 左サイドプレートを本体フレームに組付けて完成です。(写真6)
クリックスプリングをシャフトに押し込んで組付けたり、コイルスプリングを伸ばしながら組付けたりする時は、先端が細いピンセットがあると便利です。

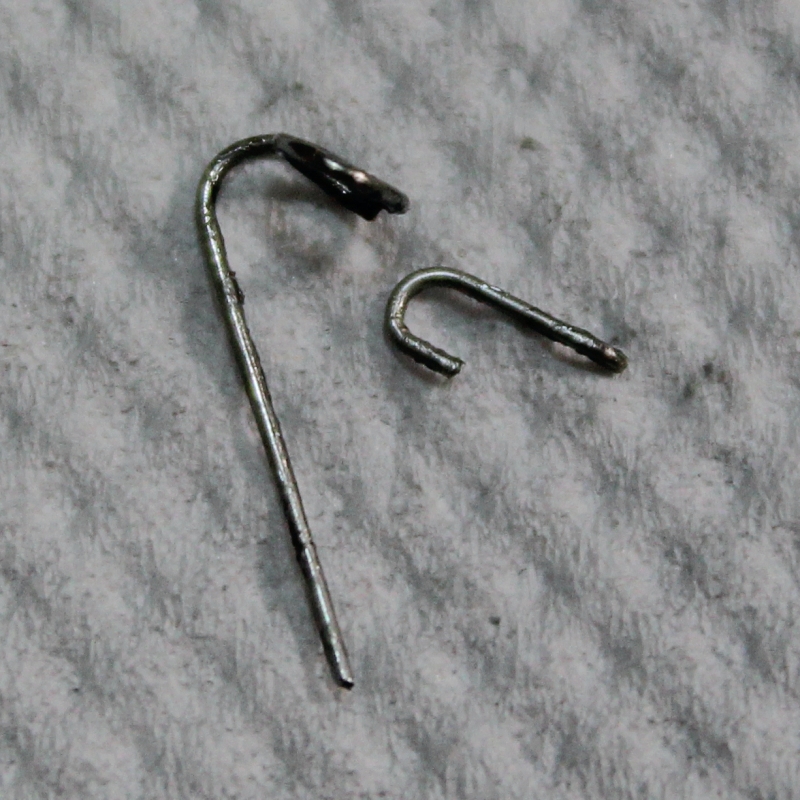

写真1.破損したクリックスプリング

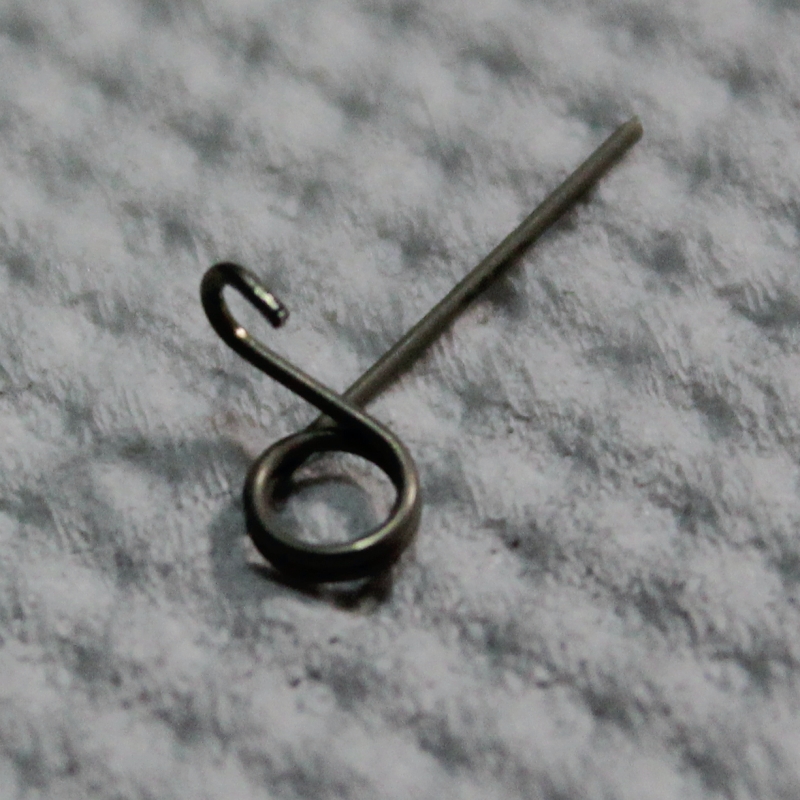

写真2.新品のクリックスプリング

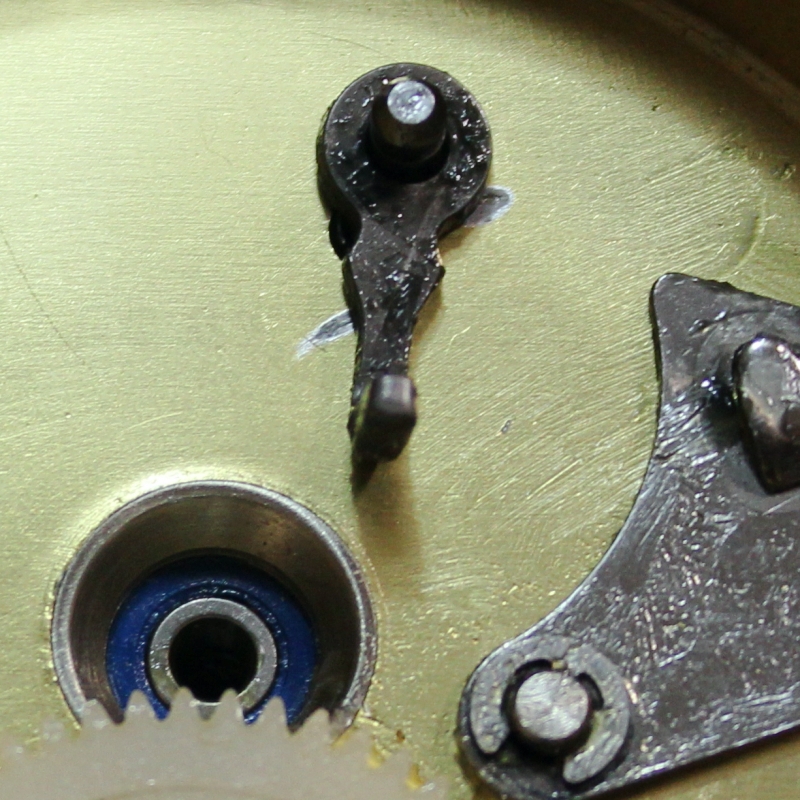

写真3.左サイドプレート内側

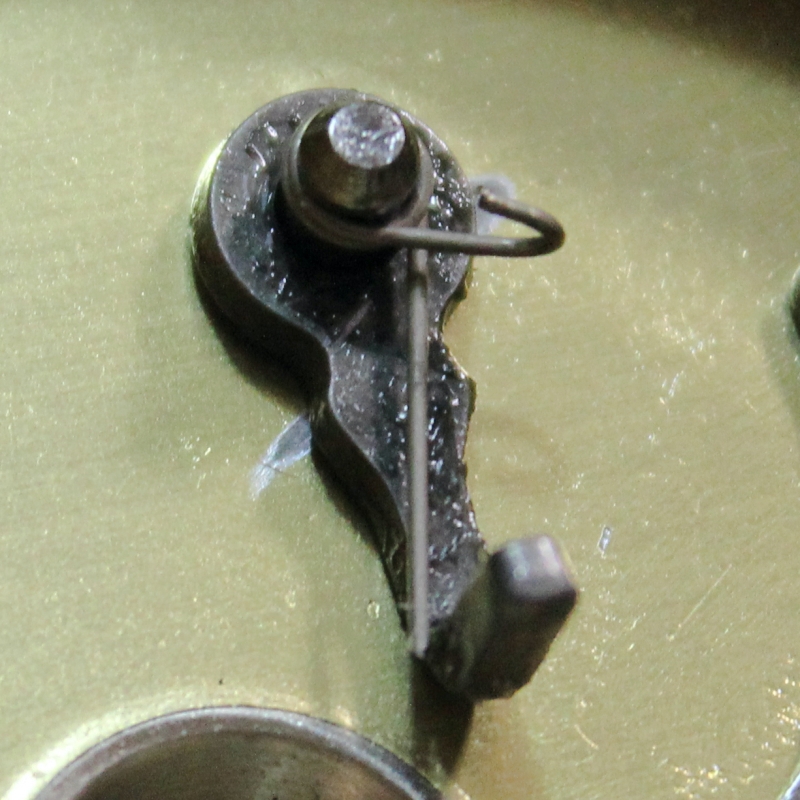

写真4.クリックスプリング装着

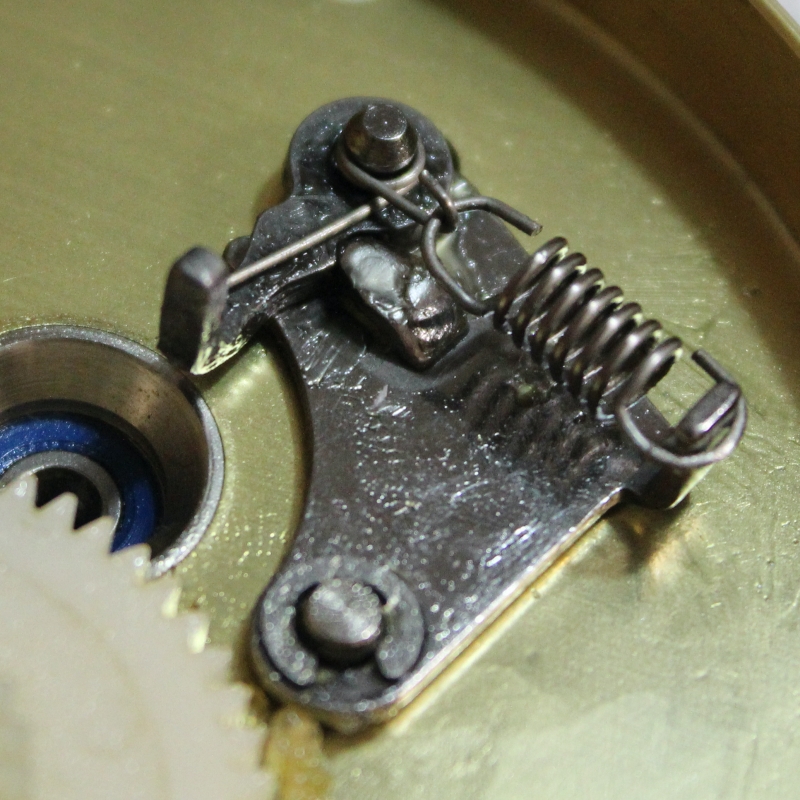

写真5.コイルスプリング装着

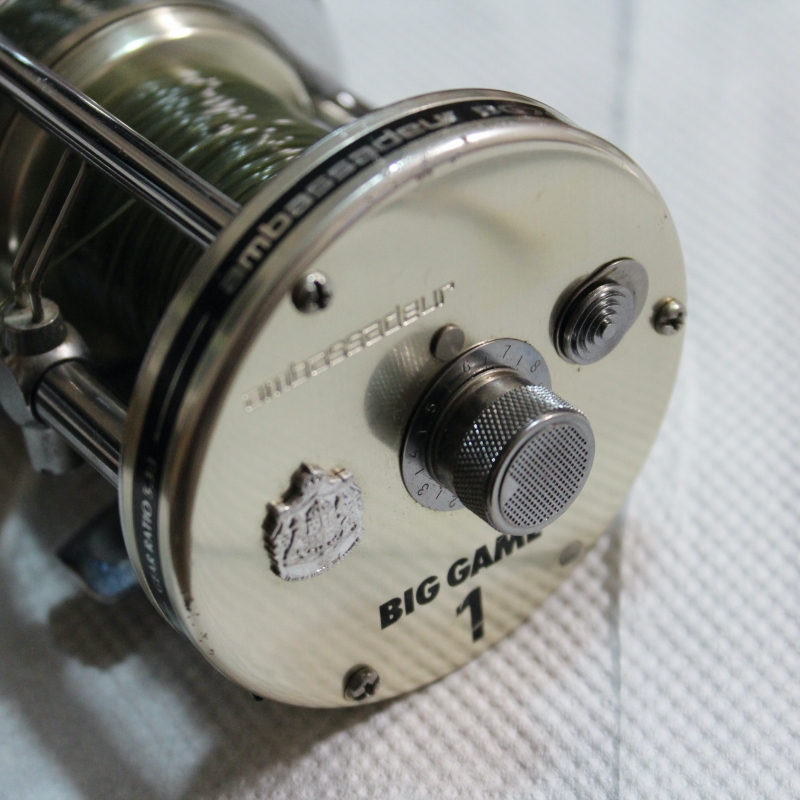

写真6.左サイドプレート装着
