パテント / 自動二段変速ギヤの発明

Ambassadeur8000が発売されたのが1965年で、自動二段変速ギヤシステムが搭載され、スタードラグはハンドルの外側に付いていました。この特許が出願されたのが1961年ですから、Ambassadeur8000の開発段階の発明であることが容易に想像することができます。さらに、Ambassadeur8000から派生する形で1969年にAmbassadeur9000が発売されました。スタードラグはハンドルよりも内側に変更されましたが、それ以外の構成は現在の9000シリーズでも受け継がれています。

私が所有しているBG9000は、自動二段変速ギヤシステムは搭載されていませんが、そのシステムの名残であるハンドル側のサイドキャップの膨らみ(ドライブシャフト周辺の出っ張り)があります。プレスの型を共通で使用しているためですが、遠目に見てもすぐわかる9000シリーズの特徴のひとつとなっています。

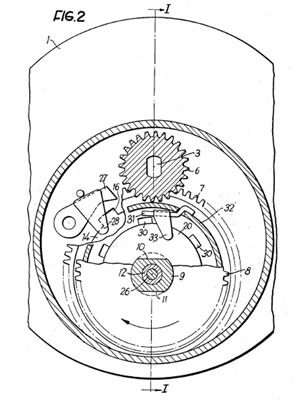

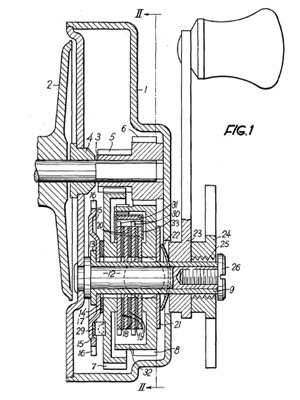

UNITED STATES PATENT OFFICE 3,167,272 Jan. 26 1965
AUTOMATICALLY VARIABLE DRIVE GEARING FOR A FISHING REEL
Inventor: Per Enar Lennart Frode
Assignee: AB Urfabriken, Svangsta, Sweden, a Swedish corporation
Field: Sept. 11 1961

What is claimed is :
1.An automatically variable transmission drive suitable for a fishing reel comprising a driving shaft, and a driven shaft, two driving gears of different diameters rotatably mounted on the driving shaft, two driven pinions secured on the driven shaft meshing each with one of said driving gears and having corresponding different diameters, a friction coupling having a driving part in positive driving connection with the driving shaft and a driving part having a one-way driving connection with the smaller driving gear in the same sense of rotation of the driving shaft and of the driving part of the friction coupling during the winding of line on a spool, a friction member secured to the driving shaft and in frictional engagement with the larger driving gear, the maximum sliding torque of said friction member being of a lower order than said friction coupling.
