洗浄

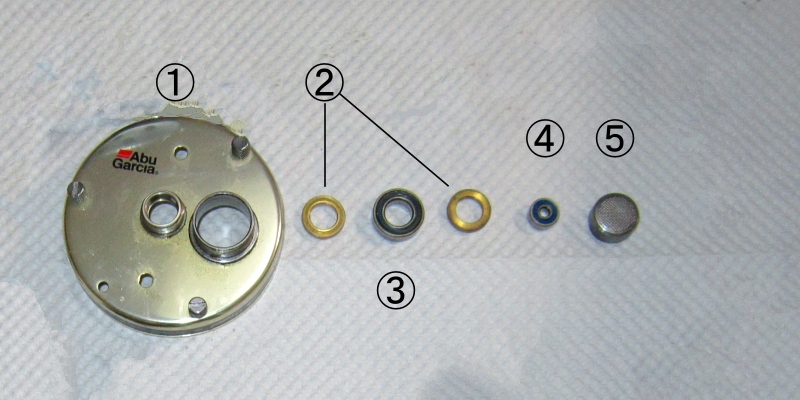

右サイドのパーツは以下の通りです。
① Side Plate Right
② Bearing Push Washer
③ Ball Bearing (Main Gear)
④ Ball Bearing (Spool)
⑤ Right Spool Cap + Base Washer

①右サイドプレートの内側は、古いオイルやグリスが飛び散って付いていることが多いので、パーツクリーナで綺麗に洗浄します。②ベアリングプッシュワッシャはベアリングのオイルが付いていますので、これもパーツクリーナで洗浄します。

③と④のボールベアリング はラバーシールタイプなので、内部まで洗浄するのは困難です。ティッシュペーパで外を拭き取る程度にします。

⑤はライトスプールキャップですが、写真に写っていないベースワッシャが内部に２枚入っています。全てパーツクリーナで洗浄します。


潤滑と組立

③と④のポールベアリングは両面のラーバーシールにオイルを一滴ずつ垂らします。シール内にオイルが浸透するか確認をしていませんが、念の為少し浸透を待った後、内輪を指でつまんで外輪を勢いよく弾いて回します。

次に⑤右スプールキャップの内側とベースワッシャ両面に綿棒に染み込ませたオイルを塗布します。

①右サイドプレートをメインフレームに組込み、①の３本のネジを均等に締め込みます。さらに、②③②の順にメインギヤブッシングに組込みます。最後に④ボールベアリング をスプールシャフトに組み込み、⑤右スプールキャップにベースワッシャ２枚入れて締め込みます。この時の注意は、左スプールキャップ側は締めこまずに半締め状態にしておき、①を指でつまんで完全に締め込みます。メカニカルブレーキの調節は左スプールキャップだけで行います。

以上で右サイドの組立は完了です。


右サイドのパーツ

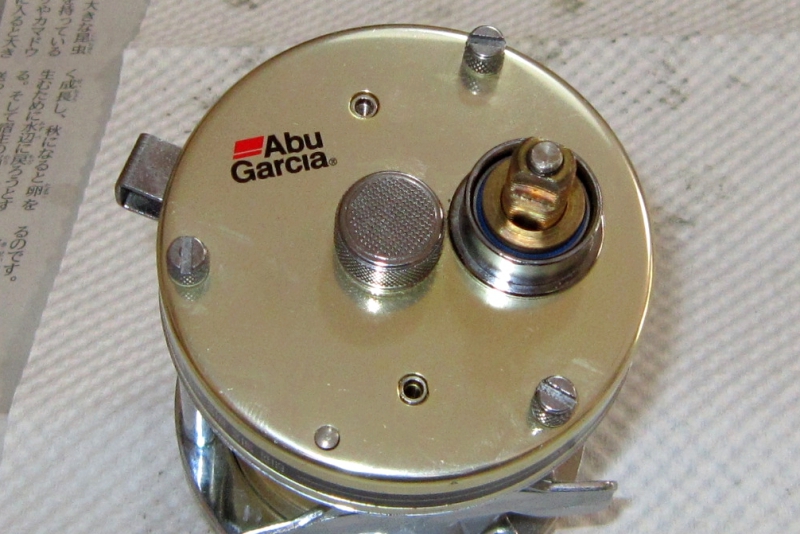

右サイドの組立完成
