スプールの組立
初版 2019.2.3
洗浄
スプールのパーツは以下のとおりです。
① SPOOL（スプール）
② BRAKE WEIGHT（ブレーキウエイト）
スプールのパーツ
①スプールは全体を丁寧に洗浄します。クラッチピン周辺はやや入り組んだ構造になっているため、ブラシや綿棒を使って細かい汚れを落とします。写真では見えませんが、裏面にあるスプールピニオンギヤも同様にブラシと綿棒でしっかり洗浄してください。また、スプール両端の内側にはラインの汚れがこびりついていることが多いため、ここも丹念にブラッシングします。
②ブレーキウエイトは4個あり、非常に小さいため紛失に注意して取り扱います。ブレーキ面に油分が残るとブレーキ力が著しく低下しますので、全面をよく洗浄しておきます。
潤滑と組立

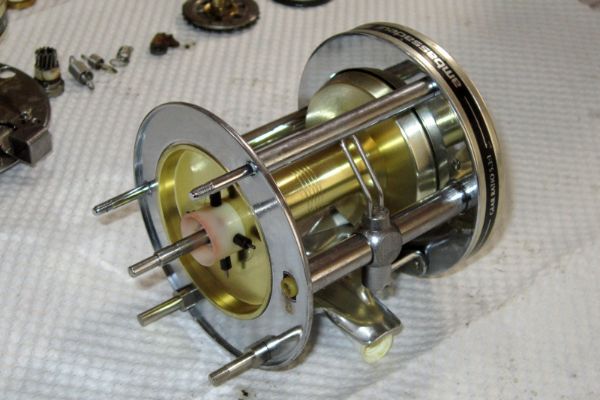

スプールの組立完成
スプールピニオンギヤとクラッチピンには、綿棒でグリスを薄く塗ります。その後、スプールをメインフレームに挿入し、クラッチ側を上にして立てた状態で②ブレーキウエイトを遠心ブレーキピンに取り付けます。
この作業は非常に細かいため、私の場合は、つまようじの先端を②の穴に軽く差し込み、拾い上げたままブレーキピンに挿入しています。ピンセットを使うと、つかみ損ねて部品を飛ばしてしまう恐れがあるため、使用していません。
クラッチピンを取り囲む白いプラスチック部品は、クラッチのグリスがブレーキ側へ飛散するのを防ぐために備えられたシリンダです。このため、シリンダの外面にはグリスが付着しないよう、特に注意が必要です。
