クラッチの組立
洗浄
クラッチ部のパーツは以下のとおりです。
① Brake Plate（ブレーキプレート）
② Spring (Press Arm)（プレスアーム用スプリング）
③ Spring (Lock Arm)（ロックアーム用スプリング）
④ Pinion Gear（ピニオンギヤ）
クラッチのパーツ
①ブレーキプレートは可動部が多く複雑な機構ですが、分解できる箇所は限られています。そのため、パーツクリーナーを隅々までしっかり吹きかけ、ブラシで丁寧に洗浄します。古いグリスが隙間で固着している場合は、つまようじを使って慎重に取り除きます。洗浄後の拭き取りは綿棒で丁寧に行い、さらに、つまようじの先にティッシュを巻き付けて細部の隙間も拭き上げます。
④ピニオンギヤは、ギヤの歯やクラッチ接触部に古いグリスが残っていることが多いため、ブラシを使って念入りに洗浄します。
潤滑と組立

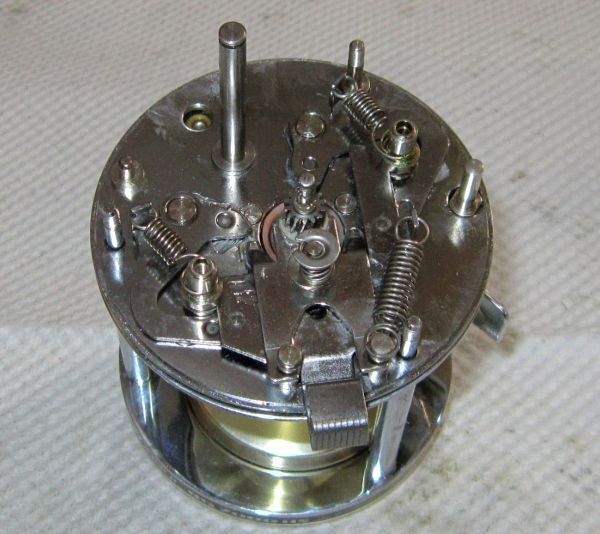

クラッチの組立完成
①ブレーキプレートについては、パーツクリーナーが完全に乾いたことを確認してから、可動部の摩擦面すべてにグリスを塗布します。このとき、プレスアームを何度かON／OFFさせながら、塗り残しがないよう注意します。プレスアームの動きが重かったり、戻りが悪い場合は、どこかにグリスが行き届いていない可能性があります。
次に、②プレスアーム用スプリングと③ロックアーム用スプリングを組み込みます。いずれも細く繊細なパーツなので、伸ばし過ぎたり、外れて飛ばしたりしないよう慎重に作業してください。
スプリングの組み込みが終わったら、①ブレーキプレートを裏返し、ブレーキドラムの内側に油分が残らないよう、綿棒で再度丁寧に拭き取ります。
最後に、④ピニオンギヤにグリスを塗布し、①ブレーキプレートに組み込んだ状態でメインフレームに搭載して完了です。この段階では、まだネジで固定していないため、フレーム上に「置いただけ」の状態になります。
