洗浄

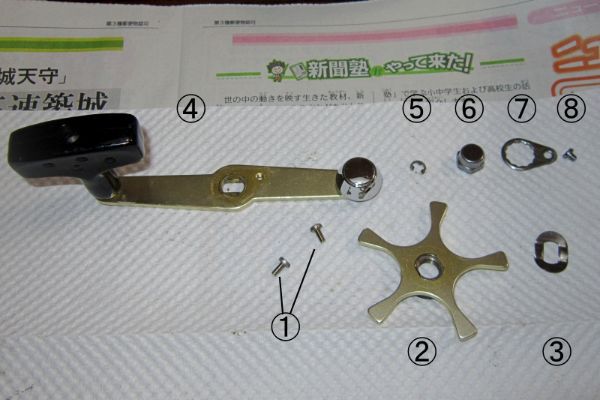

ハンドルまわりのパーツは以下の通りです。
① Screw（ネジ）
② Star Wheel（スターホイール）
③ Washer（ワッシャー）
④ Handle（ハンドル）
⑤ Retainer（リテーナー）
⑥ Handle Nut（ハンドルナット）
⑦ Locking Washer（ロッキングワッシャー）
⑧ Screw（ネジ）



④ハンドルのノブ部分のシャフトには、パーツクリーナーを流し込み、ノブを勢いよく回転させて内部まで浸透させます。染み出た汚れはティッシュや綿棒で丁寧に拭き取る作業を数回繰り返します。洗浄が終わったら、しばらく自然乾燥させます。

その他のパーツについては特に気を使う部分はありませんので、パーツクリーナーをまんべんなく吹きかけて拭き取り、十分に乾燥させておきます。


潤滑と組立




①ネジ2本を使って右サイドプレートを固定します。小さなネジですが、締め込みは付属のマイナスドライバーで確実に行うようにします。

次に、②スターホイールのネジ部にグリスを軽く塗布し、回しながら組み込みます。このとき、スムーズに回転するかを確認してください。もしも回転が渋い場合は、ネジ山に汚れや異物が付着している可能性があります。無理にねじ込まず、一旦取り外して洗浄し直してから再度組み立てます。

③ワッシャーは乾燥させたまま取り付けます。表裏の向きについては、外周が②スターホイールと接する面を上にして組み込みます。

④ハンドルノブのシャフト部にはオイルを1〜2滴垂らし、ノブを勢いよく回して浸透させます。続いて、ハンドルをメインギヤのシャフトに組み込み、抜け止めとして⑤リテーナーを取り付けます。⑤はE型スナップリングですので、取り付け時に飛ばさないよう細心の注意が必要です。

次に、⑥ハンドルナットを一度しっかり締め込んだあと、⑦ロッキングワッシャーを組み込みます。続いて、⑧のネジが通る位置まで⑥ハンドルナットを少し緩めて調整し、最後に⑧のネジをしっかりと締め込みます。


組立後の確認ポイント

• 全体の動作確認
• クラッチON／OFFの作動確認
• クリック音の動作確認
• メカニカルブレーキの粗調整
• 外観の最終チェック


以上で、ハンドル部のオーバーホール作業は完了です。
