左のサイドプレートには、スライド式のクリックON・OFFスイッチが備えられています。今回は、その内部機構についてお話ししましょう。Ambassadeur 7000シリーズと9000シリーズとでは構造が異なりますので、それぞれに分けてご説明いたします。

Ambassadeur 7000 の機構

写真3をご覧ください。左サイドプレートを取り外して内側を見た写真です。クリックスイッチはクリックポールのシャフトに連結されています。クリックONのポジションは写真の中の①、OFFのポジションは②になります。クリックポールはシャフトを中心に回転しますが、トーションスプリングにより、常に反時計回りに押しつけられています。押しつけられるストッパー部には①と②のポジションに対応して少しくぼみがあり、これによってON・OFF切り替え時のクリック感を出しています。

ON・OFF切り替えをするときは、クリックポールが矢印方向（時計回り）に回転するとともに、クリックアークも矢印方向の時計回りに回転し、これらが連動することで、ちょうどいい感触でストッパーの二か所のくぼみON・OFFを乗り上げるようになっています。クリックアークは、先に説明したクリックポールのシャフトと、コイルスプリングで連結され、お互い引き合うようになっています。

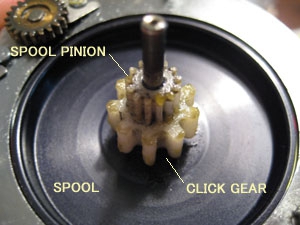

クリックポールが①のポジション（クリックON）の時、クリックポールの先端は、写真4のクリックギヤに噛みあいます。クリックギヤはスプールとともに回転します。スプールが回転すると、スプールギヤがクリックポールの先端を断続的にはじくことにより、クリック音を発生します。クリックギヤの歯形は通常のギヤと異なり、クリックポール先端の丸みに対応した形状になっています。

クリックONの状態でラインが引き出された場合は、クリックアークが時計方向に回転することでクリックポールが反時計方向に回転可能となり、ギヤにはじかれます。またクリックONの状態でラインを巻き取る場合は、クリックポールが時計方向にギヤによりはじかれます。

こうして、スプールがどちらに回転しても、クリックポールをクリックギヤがはじいてクリック音を発生することができます。

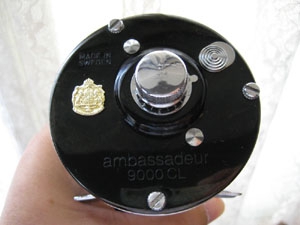

Ambassadeur 9000CL の機構

先に述べた通り、7000シリーズのクリック機構はスプールの回転方向に応じて機構動作が異なりましたが、9000シリーズの場合はスプールがどちらに回転しても線対称な機構によって同じ機構動作をします。

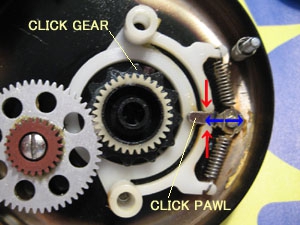

写真5は、左サイドプレートを開けた写真です。黒いクリックギヤ、クリックポールを両サイドからコイルスプリングによって挟み込むように白い樹脂アームが配置されています。この樹脂アームは、クリックON・OFF切り替え時のクリック感を出すための働きと、スプールが回転した時にはじかれたクリックポールの回転姿勢を復元するという二つの働きをします。

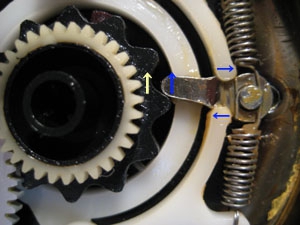

写真6は部分拡大写真です。スプールとともにクリックギヤが黄色矢印方向（反時計回り）に回転した場合、クリックポールは時計回り（写真の上方向）にはじかれますが、二つの樹脂アームはそれぞれ青矢印のように反対方向に変形し、これによってクリックポールを中立の姿勢に戻すための復元力を発生することができます。


クリック音の比較

クリック音についても、それぞれのモデルで個性があります。スプールが一回転する間に鳴るクリック音の数は、クリックギヤの歯数によって決まり、7000は9枚、9000CLは12枚の歯が設けられています。

音の質も異なり、7000はやや低めの落ち着いた音で、重厚な印象です。一方の9000CLは、軽快で細かく、高めの音が特徴です。これは、機構だけでなく、素材の違いによる影響も大きいようです。


ABUの設計コンセプトについて

ところで、ABU社がどのような意図で7000と9000に異なるクリック機構を採用しているのかは、現時点では公表された資料が見当たりません。今後さらに調査が進みましたら、改めてこの場でご紹介したいと思います。
