クリックの破損

　ある日の釣行中、クリックがまったく作動しなくなってしまいました。クリック音が一切しません。クリック機構は左サイドプレート側にすべて組み込まれていますので、まずはサイドプレートを取り外して点検してみました。すると、クリックスプリングがポッキリと折れていました。

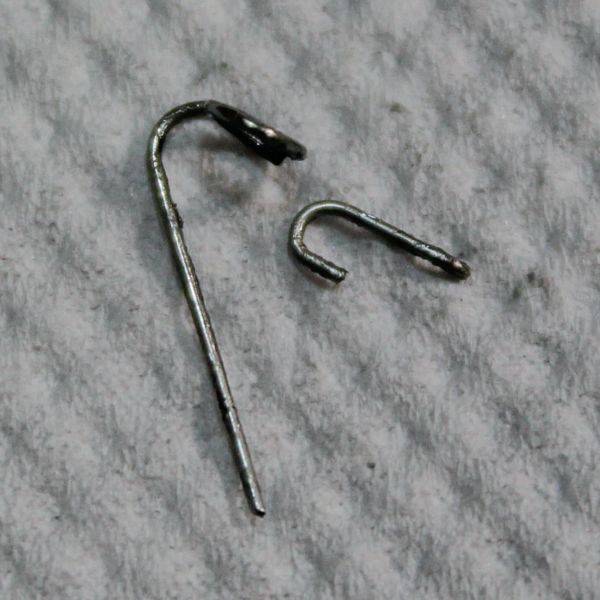

　写真が破損したクリックスプリングです。ご覧のとおり、フックの部分が折れています。なお、全体に変形が見られますが、これはスプリングを取り外す際に変形してしまったもので、今回の故障とは関係ありません。


パーツの取り寄せ

　さっそくABUのパーツリストで該当パーツの品番を確認し、近くの釣具店を通じてピュア・フィッシングに在庫の有無を問い合わせてもらったところ、「在庫あり」との返事。念のため、予備も含めて5個注文しました。ちなみにパーツの単価は税別200円でした。

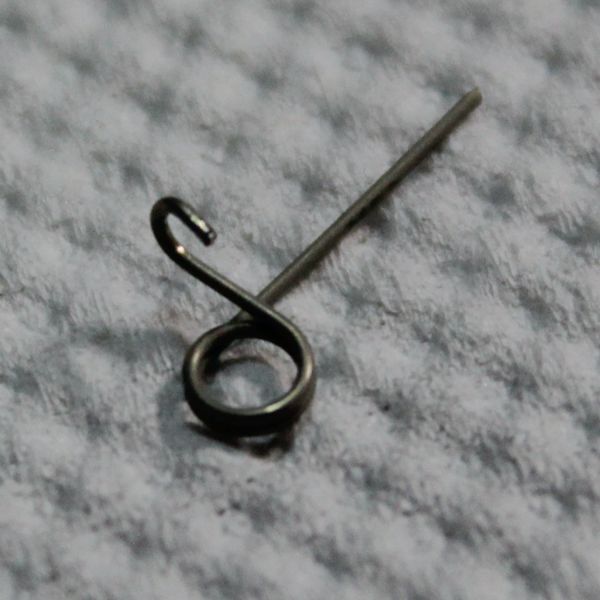

　写真が届いた新品パーツです。注文からおよそ2週間で釣具店に入荷しました。実は注文前に国内のABUパーツ取扱店をいくつか調べてみたのですが、このスプリングについては在庫が見つかりませんでした。少し時間がかかっても構わないと判断し、今回はピュア・フィッシングに直接注文しました。


クリック機構の組み立て




まず、写真の状態まで組み立てを進めます。

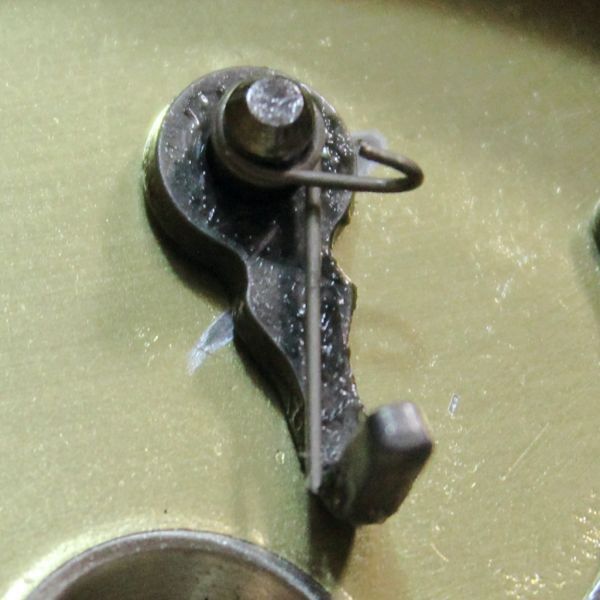

次に新しいクリックスプリングを組み込んだのが上の写真です。
クリックスプリングは、先端にテーパーが付いたシャフトに押し込むと、溝に「カチッ」とはまり、簡単には抜けなくなります。

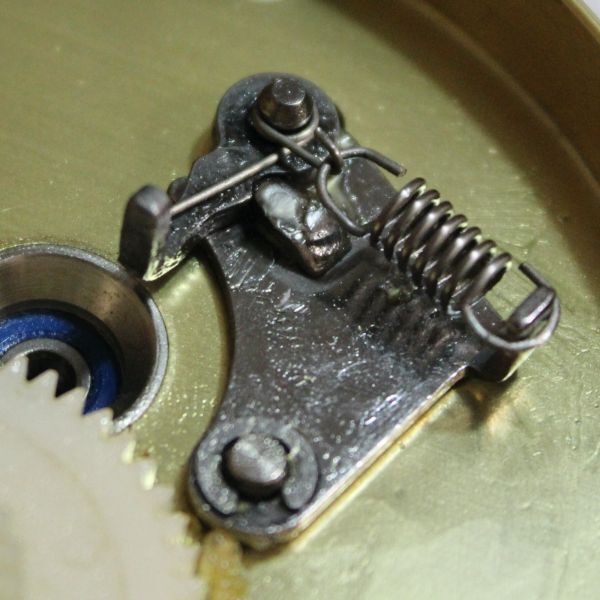

続いて、写真のようにクリックスプリングのフック部分にコイルスプリングの一端を引っかけ、もう一端を金属パーツ側に掛ければ、クリック機構の完成です。


左サイドプレートの組み付け

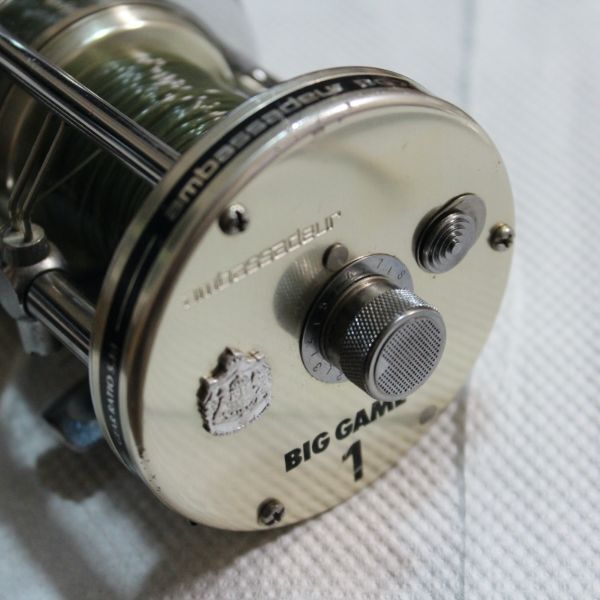

最後に、左サイドプレートを本体フレームに取り付けて作業完了です。
　なお、クリックスプリングをシャフトに押し込んで固定したり、コイルスプリングを引っ張りながら組み付けたりする作業には、先端が細いピンセットがあると大変便利です。
